جک سقفی صلیبی متحرک یکی از تجهیزات قالب بندی است که به حالت ایستاده زیر سقف قرار می گیرد. جک صلیبی متحرک به عنوان یک تکیه گاه هنگام بتن ریزی عمل می کند و تا زمان خشک شدن بتن از فروریختن سازه جلوگیری می کند. صلیب این نوع جک قابلیت حرکت و تغییر زاویه دارد. به همین دلیل به آن صلیب متحرک می گویند.
سقف سازه دارای وزن بسیار زیادی می باشد و جک سقفی وزن ناشی از سقف را تحمل می کند. جک سقفی صلیبی دارای ابعاد و اندازه های متنوعی است و برای هر نوع سقف اعم از تیرچه بلوک، عرشه فولادی، وافل، یونولیت و… به کار می رود. جک سقفی نقش مهمی در نگهداری موقت سقف و سازه ایفا می کند.اجزا تشکیل دهنده جک صلیبی

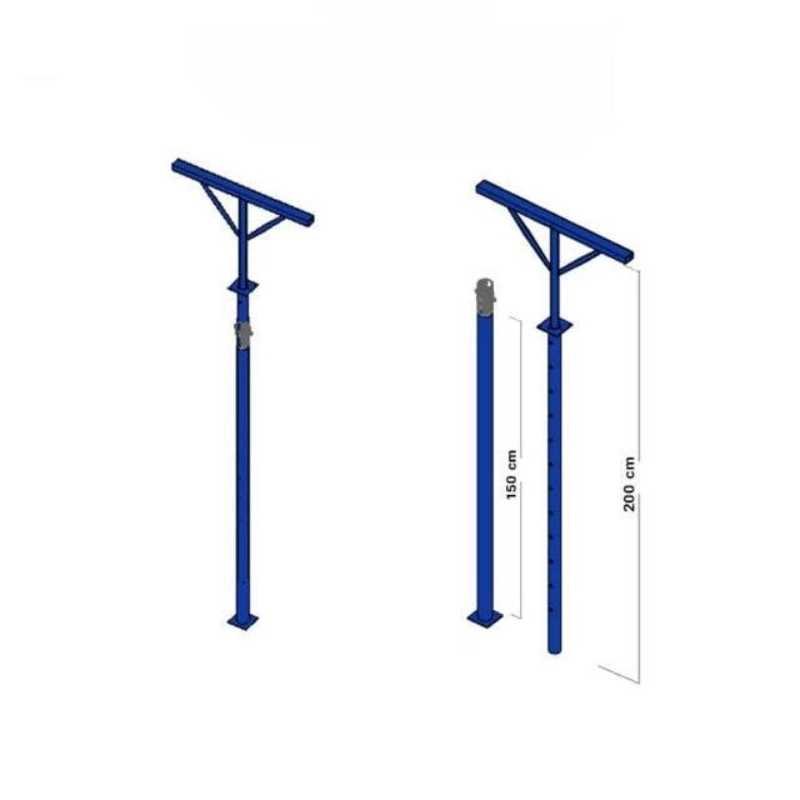

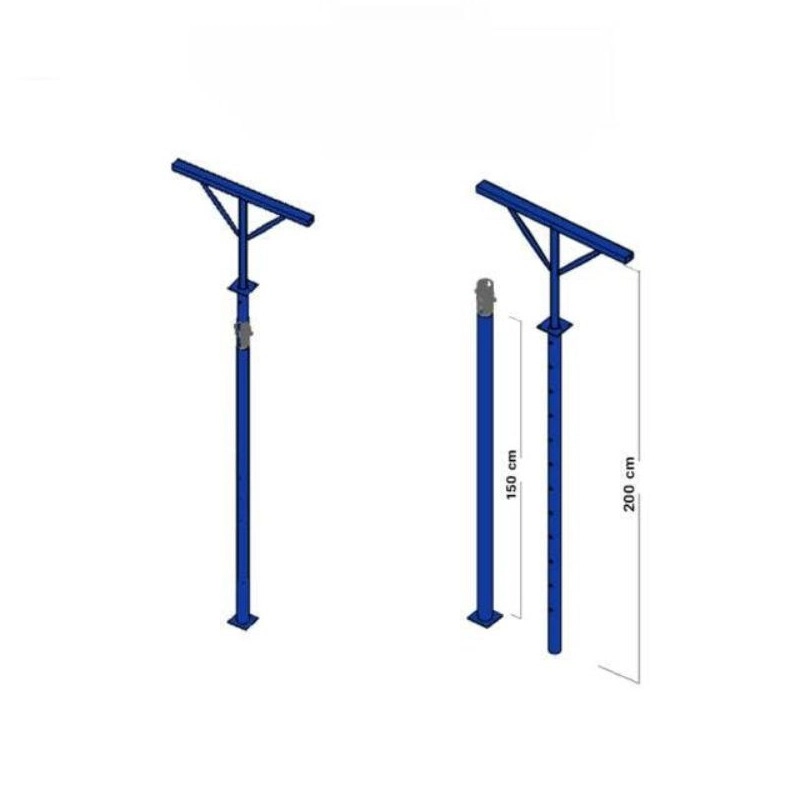

لوله خارجی (لوله پایه جک)
لوله داخلی رزوه جک سرجک بازو مهاری ورق کفیانواع جک سقفی صلیب متحرک
جک سقفی سبک
جک سقفی سنگین
جک سقفی صلیب متحرک سنگین از لوله درونی و لوله بیرونی با ضخامت ۲.۵ میلی متر تولید می شود. جک سقفی سنگین نسبت به جک سبک قابلیت تحمل بار بیشتری دارد.
جک سقفی T شکل با توجه به نوع صلیب نیز شامل دو دسته زیر می شود.
جک سقفی صلیب متحرک سر قوطی جک سقفی صلیب متحرک سر ناودانیجک سقفی صلیب متحرک سر قوطی
جک سقفی صلیبی متحرک سر ناودانی
ارتفاع جک سقفی صلیب سیار
جک ۳.۵ متری صلیب سیار
جک ۴ متری صلیب سیار
جک ۴.۵ متری صلیب سیار
جک ۵ متری صلیب سیار
مشخصات فنی جک سقفی صلیبی متحرک
در جک سقفی صلیب متحرک، قسمت سرجک به صورت متحرک و قابل تنظیم است. بنابراین دارای انعطاف پذیری بیشتر نسبت به جک سقفی ثابت هستند. البته اتصال متحرک سرجک می تواند یک نقطه ضعف به حساب بیاید زیرا مقاومت جک ها در محل اتصال سرجک سیار کاهش می یابد و احتمال لق خوردن و سست شدن اتصال در شرایط پرفشار وجود دارد.
جک سقفی صلیبی متحرک از جنس فولاد است. قطر لوله درونی ۵ سانتی متر و قطر لوله بیرونی ۶ سانتی متر می باشد. ضخامت لوله ها ۲ میلی متر برای تولید جک سقفی سبک و ۲.۵ میلی متر برای تولید جک سقفی سنگین می باشد. جک ها دارای سوراخ هایی برای تنظیم ارتفاع می باشد. این سوراخ ها در فواصل ۱۱ سانتی متری از هم تعبیه می شود. تعداد سوراخ ها بستگی به ارتفاع لوله داخلی دارد و از حدود ۲۰ سانتی متری از پایین لوله نری تا حدود ۵۰ سانتی متری بالای لوله سوراخکاری می شود.از قسمت ناودانی یا قوطی سرجک دو بازوی مهاری به لوله مرکزی متصل می شود. این بازوها دو لوله به طول ۳۳ سانتی متر با قطر ۲ تا ۲.۵ سانتی متر و ضخامت ۲.۵ میلی متر می باشد. در پایین ترین قسمت جک سقفی یک عدد ورق کفی به ابعاد ۱۰*۱۰ سانتی متر با ضخامت ۴ میلی متر قرار دارد
در قسمت میانی جک یک رزوه جک برای تنظیم ارتفاع تعبیه می شود. طول رزوه جک ۱۷ سانتی متر و قطرآن ۶ سانتی متر می باشد. ضخامت رزوه جک ۳ میلی متر می باشد و در گام های ۶ و ۸ سانتی متری تولید می شود. جک ها با رنگ روغنی آبی پوشش داده می شوند.قیمت و خرید
قیمت جک سقفی سیار به عوامل مختلفی از جمله سبک و سنگین بودن، ارتفاع و کیفیت بستگی دارد. همچنین نوسانات بازار فولاد عامل تعیین کننده در قیمت جک سقفی می باشد.
در پروژه هایی که جک سقفی صلیب سیار استفاده می شود، تعداد زیادی جک نیاز است. طبق یک قاعده کلی در صورتی که بار سقف ۱.۵ تن بر متر مربع باشد، تقریبا در هر ۱ متر یک عدد جک سقفی استفاده می شود. سقف سازه ها وزن بسیار زیادی دارند بنابراین استفاده از جک زیر سقفی با کیفیت مرغوب اهمیت زیادی دارد. جک سقفی هایی که کیفیت مناسبی نداشته باشد احتمالا باعث خسارت های جبران ناپذیر خواهد شد.
